Механически закрепляемая кровельная мембрана Plastfoil®
Общая информация
Система основана на использовании крепежных элементов для фиксации мембраны к основаниям кровли. Чаще всего используется для зданий с большой площадью кровли. Выбор материалов для крепления должен соответствовать типу основания: профилированному листу, железобетону или монолитной плите. Для надежности фиксации с каждым типом материала основания используются специально разработанные крепежные системы.

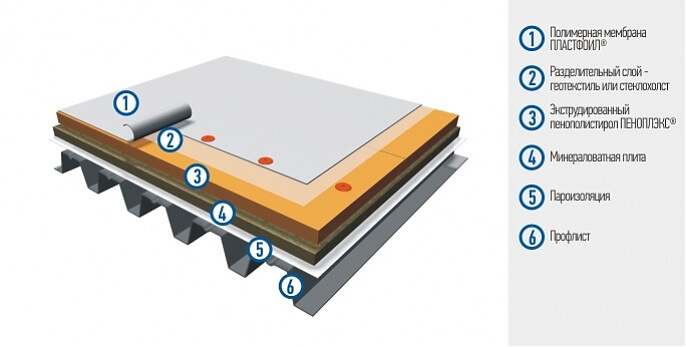

Система кровельная«Макси»
1. Профилированный лист толщиной не менее 0,65мм
2. Пароизоляция, толщиной не более 2,0 мм
3. Теплоизоляционные плиты из минеральной ваты негорючие, прочность на сжатие при 10% деформации не менее 30 кПа
4. Плиты теплоизоляционные из экструдированного пенополистирола (группа горючести Г3,Г4)
5. Разделительный слой – геотекстиль (плотность не менее 100 гр/м2) или стеклохолст (плотностью не менее 50 гр/м2)
6. Крепеж кровельный
7. ПВХ мембрана PLASTFOIL®
Система “МАКСИ” имеет высокие противопожарные характеристики, сертифицирована “ПОЖЦЕРТ” и имеет предел огнестойкости RE 15, класс пожарной опасности К0 по ГОСТ 30403-96, что позволяет ее применять для зданий с любым классом пожарной опасности здания, за исключением зданий I степени огнестойкости.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Систем “МАКСИ” применяется для устройства крыш на торговых, логистических, выставочных и производственных комплексах большой площади.
Преимущества:
- Система “МАКСИ” существенно снижает нагрузку на профилированный лист. Использование легкого экструзионного пенополистирола, плотностью 25-50 кг/м3, позволяет существенно уменьшить вес самого «кровельного пирога». Таким образом, при неизменных требованиях по несущей способности основных конструктивных элементов сооружения (фундамент, металлические опоры, ригели, профнастил и др.) применение комбинированной системы утепления «МАКСИ» позволяет снизить вес кровельного пирога более чем в 2 раза. Более того, это позволяет увеличить снеговую нагрузку почти на 13 кг (значение может меняться в зависимости от толщины «пирога») на каждом квадратном метре;
- Полное соответствии требованиям пожарной безопасности. Система может применяться на зданиях до II степени огнестойкости включительно (все конструкции с профилированным листом). Класс пожарной опасности – К0, предел огнестойкости – RE 15;
- Прочность экструзии существенно выше чем у минераловатных утеплителей. Таким образом, значительно снижается вероятность возникновения неровностей на кровле, после воздействия точечных нагрузок (например, во время укладки гидроизоляции, транспортировке материала и последующей эксплуатации кровли);
Описание:
В качестве основания используется несущий профнастил с высотой волны не менее 75мм, по которому укладывается пароизоляционный материал (в качестве которого зачастую применяется пленка толщиной не менее 200 мкм), во избежание попадания водяных паров в пирог, монтаж рекомендуется осуществлять вдоль волны с перехлестом в верхнем гребне.
Основной теплоизоляционный слой данной системы выполнен из плит экструдированного пенополистирола, что позволяет значительно снизить вес всего кровельного «пирога», а соответственно и нагрузку на несущую конструкцию, это особенно актуально в зимний период при выпадении аномально высокого количества осадков в виде снега. Применение теплоизоляционных материалов группы горючести Г3 и Г4 в системе «МАКСИ» возможно благодаря наличию так называемой противопожарной рассечки из теплоизоляционных плит толщиной не менее 50 мм который укладывается непосредственно на пароизоляционный слой. Дополнительным преимуществом применения экструдированного пенополистирола, заключается в том, что данный материал обладает высокими показателями прочности на сжатие до 150 кПа, что позволяет передвигаться по кровле без нанесения вреда теплоизоляционному слою.
Финишным покрытием укладывается гидроизоляционная полимерная мембрана PLASTFOIL® толщиной 1,2-2,0мм армированная синтетической сеткой, которая защищает весь «кровельный пирог» от атмосферного воздействия. Крепление полимерной мембраны осуществляется в несущее основание, для удобства по краю рулона нанесена специальная линия обозначающая ось крепежа. Между гидроизоляционной мембраной и экструдированным пенополистиролом укладывается разделительный слой из геотекстильного полотна, либо стеклохолста для предотвращения негативной химической реакции.
Технология монтажа:
Монтаж следует проводить в соответствии с действующим руководством по применению в кровлях полимерной мембраны PLASTFOIL®

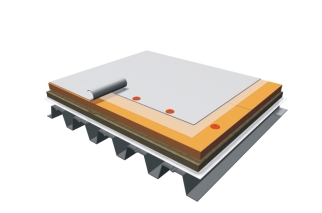

Система кровельная «Оптима»
1. Профилированный лист толщиной не менее 0,65мм
2. Пароизоляционный слой толщиной не более 2,0 мм
3. Теплоизоляционные плиты из минеральной ваты негорючие, прочность на сжатие не менее 30 кПа
4. Теплоизоляционные плиты из минеральной ваты негорючие, прочность на сжатие не менее 60 кПа
5. Крепеж кровельный
6. ПВХ мембрана PLASTFOIL®
Область применения:
“ОПТИМА” успешно применяется для устройства крыш на торговых, логистических, выставочных и производственных комплексах большой площади.
Преимущества:
- Высочайшие показатели пожарной безопасности. Систему можно применять без ограничения по площади. Класс пожарной опасности – К0, предел огнестойкости – RE 15;
- Долговечность конструкции на прямую зависит от долговечности составляющих ее материалов. Долговечность представленной конструкции, при выполнении рекомендаций по монтажу, составляет не менее 25 лет. Реальный срок службы такой кровли, при правильной эксплуатации, может составить 50 лет;
- Благодаря тому, что система “ОПТИМА” оставляет широкий выбор материала утеплителя, заказчик, проектировщик и строители могут выбрать наиболее подходящий для них материал.
Описание:
В качестве основания используется несущий профнастил с высотой волны не менее 75мм, по которому укладывается пароизоляционный материал (в качестве которого зачастую применяется пленка толщиной не менее 200 мкм), во избежание попадания водяных паров в подкровельное пространство, монтаж рекомендуется осуществлять вдоль волны с перехлестом в верхнем гребне и проклейкой стыковых швов.
Теплоизоляционный слой выполнен из минераловатных плит, группа горючести – НГ. Толщина определяется теплотехническим расчетом по СП 50.13330.2012. Прочность теплоизоляционных плит должна отвечать требованиям СП Кровли 17.13330.2011, для нижнего слоя не менее 30 кПа при 10% деформации, для верхнего слоя – 60 кПа при 10% деформации. Плиты укладывается плотно друг к другу, зазоры при монтаже не допускаются. Верхний слой теплоизоляции механически крепится к основанию, количество крепежа устанавливаться расчетом в соответствии с требованиями СП 20.13330.2011 «Нагрузки и воздействия», но не менее, чем две точки крепежа на одну плиту размером 1000х500 мм.
Финишным покрытием укладывается гидроизоляционная полимерная мембрана PLASTFOIL® толщиной 1,2-2,0мм армированная синтетической сетки, которая защищает весь кровельный «пирог» от атмосферного воздействия. Крепление полимерной мембраны осуществляется в несущее основание, для удобства по краю рулона нанесена специальная линия и на расстоянии установленным ветровыми нагрузками.
Технология монтажа:
Монтаж следует проводить в соответствии с действующим руководством по применению в кровлях полимерной мембраны PLASTFOIL®
Система «Экстра»

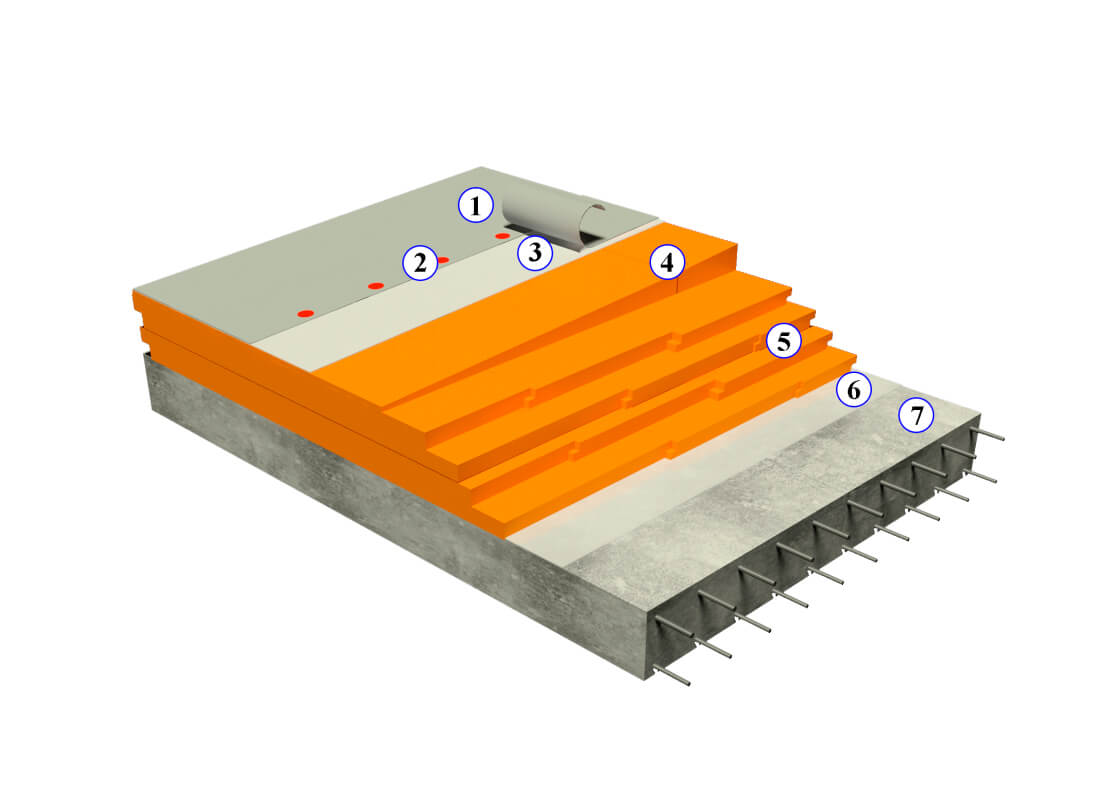

1 - Гидроизоляция PLASTFOIL
2 - Крепеж, телескопический элемент с дюбелем по бетону;
3 - Разделительный слой Геотекстиль от 80г/м2;
4 - Уклонообразующий слой из ПЕНОПЛЭКС® Уклон - мин 10мм;
5 - Утеплитель ПЕНОПЛЭКС®;
6 - Пароизоляция;
7 - Железобетонная плита.
Система“ЭКСТРА” применяется по бетонному основанию на кровлях зданий различного назначения.
В качестве основания используются железобетонные, пустотелые либо ребристые плиты. Важно чтобы основание было ровным, чистым, сухим и свободным от посторонних предметов. Несмотря на то, что поверхность предусматривается горизонтальная, для внутреннего водостока требуется местный уклон. По которому укладывается пароизоляционный материал (в качестве которого зачастую применяется пленка толщиной не менее 200 мкм). Теплоизоляционный слой выполнен из плит экструдированного пенополистирола. Применение теплоизоляционных материалов группы горючести Г3 и Г4 в системе «ЭКСТРА» возможно благодаря тому, что основание кровли применяемое в данной системе берет на себе еще и функцию противопожарной рассечки позволяя добиться высоких показателей пожарной безопасности. Дополнительные преимущество применения экструдированного пенополистирола, заключается в том, что данный материал обладает высокими показателями прочности на сжатие до 150 кПа, что позволяет передвигаться по кровле без нанесения вреда теплоизоляционному слою. Финишным покрытием укладывается гидроизоляционная полимерная мембрана PLASTFOIL® толщиной 1,2-2,0мм армированная синтетической сетки, которая защищает весь «кровельный пирог» от атмосферного воздействия. Крепление полимерной мембраны осуществляется в несущее основание, для удобства по краю рулона нанесена специальная линия и на расстоянии установленным ветровыми нагрузками. Между гидроизоляционной мембраной и экструдированным пенополистиролом укладывается разделительный слой из геотекстильного полотна, либо стеклохолста для предотвращения негативной химической реакции.
Благодаря тому, что система “ЭКСТРА” оставляет широкий выбор материала утеплителя, заказчик, проектировщик и строители могут выбрать наиболее подходящий для них материал.
Рабочие чертежи узлов:
Система Экстра.pdf
Преимущества механически закрепляемой мембраны Plastfoil®:
- высокая скорость монтажных работ;
- отсутствие необходимости использования источников открытого огня ля разогрева материала покрытия и собственно поверхности кровли;
- возможность проведения монтажа независимо от погодных условий.
Полимерная гидроизоляция Plastfoil® актуальна там, где умеют экономить. Силами одной бригады кровельщиков только за одну 8-ми часовую смену покрывается не менее 1 000 м. кв кровли.
Удобные размеры рулонов 25-ти метровой длины шириной 2 метра позволяют обеспечить сокращение количества сварных швов, за счет чего снижается вероятность появления протечек. Небольшой вес материала в рулоне не требует использования в погрузочно-разгрузочных работах специальной грузоподъемной техники.
Мембрана Plastfoil® устойчива к воздействию физико-механическими способами. Прочность на разрыв выше показателей битумных материалов выше в 3-4 раза. Наличие в составе специальных добавок и стабилизаторов обеспечивают нейтральность и невосприимчивость к лучам УФ-спектра. Благодаря этому кровельная мембрана Plastfoil® идеальна для применения на объектах, где необходимо обеспечить увеличенные требования к гидроизоляции кровель:
- в местах складирования твердых бытовых отходов;
- на объектах хранения химически опасных и радиационных отходов;
- для укрытия сооружений по складированию биологических отходов.
Масса мембраны Plastfoil® меньше в сравнении с наплавляемыми материалами. За счет этого снижены нагрузки на несущие конструкции и перекрытия зданий и сооружений. Материал устойчив к эксплуатации в условиях кислых и других агрессивных сред, что дополнительно служит увеличению срока эксплуатации. 30 лет без ремонта – норма для кровельной мембраны Plastfoil®.
Отдельного внимания заслуживает возможность изготовления мембраны в любом варианте цвета по таблице RAL. Это расширяет возможности архитектурного дизайна и обеспечивает создание кровель с привлекательным внешним видом.Технические характеристики системы
Наименование слоя |
Ед. изм. |
Размер, упаковка |
Расход, ед. на 1 кв. м. |
---|---|---|---|
Полимерная мембрана PLASTFOIL® |
кв. м. |
Рулоны, 2,1Х25 м 2,1Х20 м |
1,12 |
Геотекстиль или стеклохолст |
кв. м. |
Рулоны, ширина 3 м |
1,06 |
Плиты ПЕНОПЛЭКС® |
кв. м. |
Плиты, Ширина — 600 мм; Длина — 1200 мм; Толщина 20... 100 мм |
1,02 |
Минераловатная плита |
кв. м. |
Плиты, Ширина — 500 мм; Длина — 1000 мм; Толщина — по проекту |
1,02 |
Пароизоляция |
кв. м. |
Рулоны, 3Х100 м |
1,06 |
Профлист |
кв. м. |
По проекту |
По проекту |
